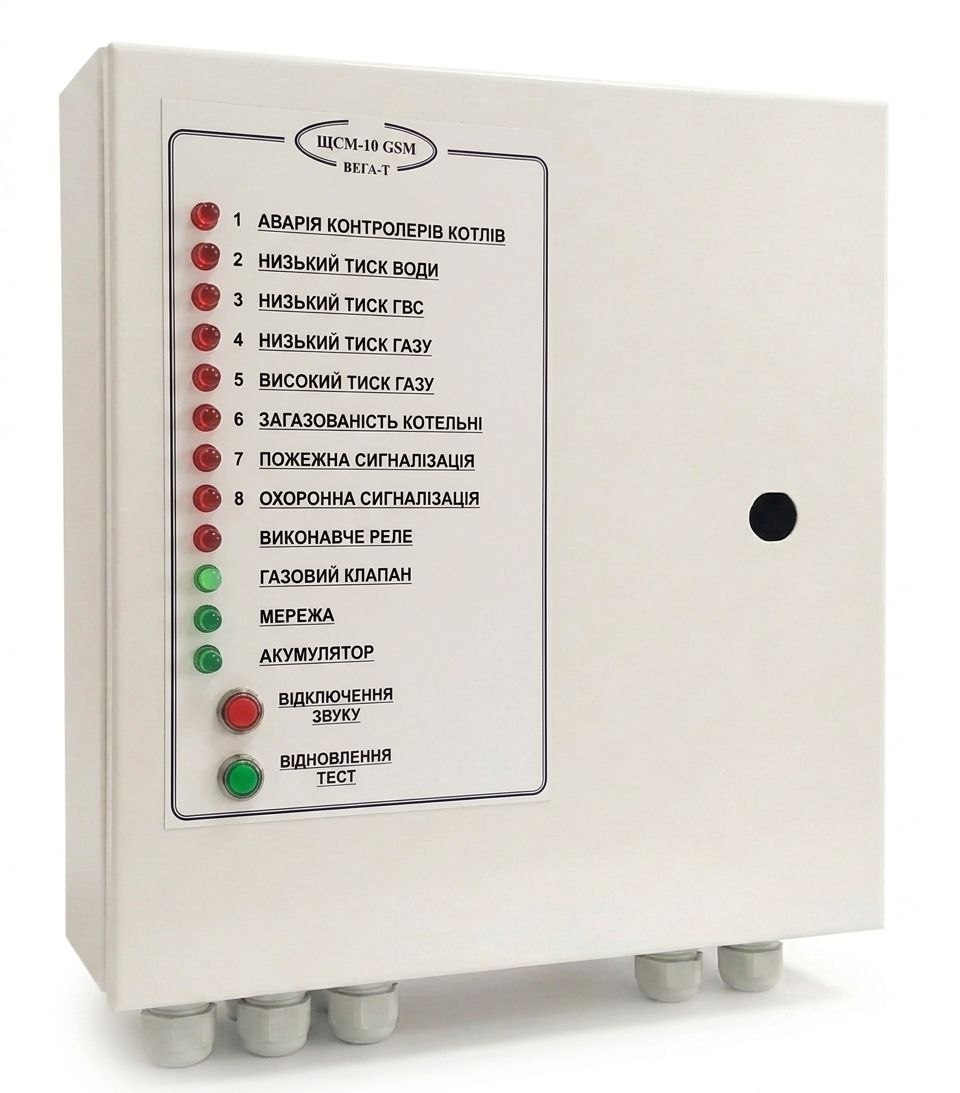

Щит сигналізації ЩСМ-10GSM

Щит ЩСМ-10GSM призначений для моніторингу та диспетчеризації котельні.

Щит сигналізації ЩСМ-10GSM забезпечує:

• - забеспечує відправку аварійних смс повідомлень до восьми абонентів;
• - відправка інформації на сайт https://monitor.vega-t.com/node/132 про стан дискретних датчиків, датчиків температури, стан клапана, мережі, виконавчого реле;
• - контроль вісім дискретних датчиків;
• - чотири зовнішні цифрові датчики температури типу DS18B20;
• - вибір спрацювання нижніх і верхніх порогів (включення виконавчого реле, спрацювання клапана) для кожного датчика температури на кольоровому IPS кольоровому дисплкї;
• - один перетворювач тиску з виходом 4-20 мА;
• - вибір типу датчика (NO або NC) на кольоровому IPS кольоровому дисплеї;
• - вибір спрацювання клапана від дискретних входах на кольоровому IPS кольоровому дисплеї;
• - вибір спрацювання реле від дискретних входах на кольоровому IPS кольоровому дисплеї;
• - температуру в приміщенні котельні від вбудованого датчика температури.
• - світлову індикацію спрацювання підключених дискретних датчиків;
• - відправка смс повідомлень до 8-ми абонентам при спрацюванні дискретних датчків і порогів спрацювання по датчикам температури;
• передача даних по технології GPRS на сайт https://monitor.vega-t.com при спрацюванні дискретних датчків і порогів спрацювання по датчикам температури;
• тимчасову затримку включення звукової сигналізації при короткочасному (неправильному) спрацьовуванні датчиків;
• індикацію включення світлозвукового табло;
• індикацію відключення газового клапана;
• скидання та випробування індикації;
• автономну роботу від внутрішнього акумулятора, у тому числі живлення сигналізатора загазованості від внутрішнього джерела безперебійного живлення щита (12В).

Технічні характеристики:

• - Напруга живлення: ~ 230В;
• - Час роботи від акумулятора, не менше: - 6 год
• - Розміри: - 280х290х80 мм;
• - Маса: - не більше 4кг;
• - Кількість світлодіодних індикаторів стану параметрів об'єкта: - 8;
• - Кількість одночасно підключених датчиків температури: - 4;
• - Затримка включення звукового сигналу аварії і відключення газового клапана: - до 3 сек.
• - Газовий клапан типу: EVG / NA (~ 220B, нормально відкритий імпульсного типу з блокуванням після спрацьовування і подальшим ручним зведенням);
• - Світлозвукове табло: контакти реле на напругу ~ 220B, максимальний струм навантаження 5А.
