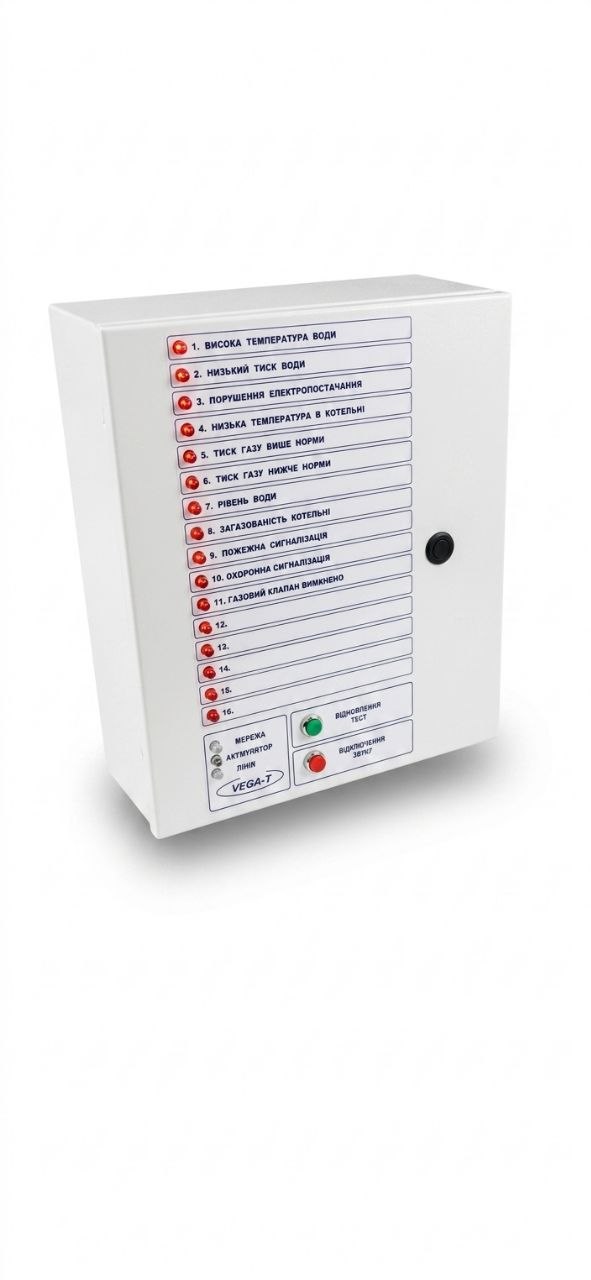

Щит сигналізації ЩСМ-2ДТН

Пульт контролю та індикації роботи газової котельні ЩСМ-2ДТН призначений для віддаленого світлового та звукового контролю роботи автономної газової котельні. Прийом по дво- проводній лінії сигналів про стан роботи газової котельні з пульта ЩСМ-1ДТН. Пульт має вбудований безперебійний блок живлення.. ЩСМ-1ДТН підготовляє отримані дані для передачі по лінії зв'язку у форматі протоколу MODBUS ASCII і, на запит ЩСМ-2ДТН, передає дані по лінії RS485.

Типовий перелік дублюючих точок контролю, що підтримуються щитом сигналізації ЩСМ-2ДТН:

• порушення енергопостачання котельні;
• зниження тиску води в котлі нижче допустимого;
• перевищення температури води в котлі вище за допустиму;
• зниження температури повітря в котельні;
• загазованість приміщення котельні;
• несанкціонований доступ до приміщення котельні;
• зниження рівня підживлювальної води нижче допустимого;
• зниження тиску газу нижче допустимого;
• зпідвищення тиску газу вище допустимого;
• спрацювання пожежної сигналізації;
• відключення газового клапана;
• несправність каналу зв'язку між котельнею та службовим приміщенням.
• скидання та випробування індикації;
• автономну роботу від внутрішнього акумулятора

Технічні характеристики:

• - Напруга живлення: ~ 230В;
• - Час роботи від акумулятора, не менше: - 4 год
• - Розміри: - 225х255х80 мм;
• - Маса: - не більше 3кг;
• - Кількість світлодіодних індикаторів стану параметрів об'єкта: - 16;
• - Світлозвукове табло: контакти реле на напругу ~ 220B, максимальний струм навантаження 5А.
• - Вбудований блок безперебійного живлення для звітлозвукового оповіщувача та радіомодуля КРМ-7 з напругою живлення 12В і загальним струмом споживання не більше 2 А..
• - Обмін даними із ЩСМ-1ДТ по двопровідній лінії опором до 600Ом;
