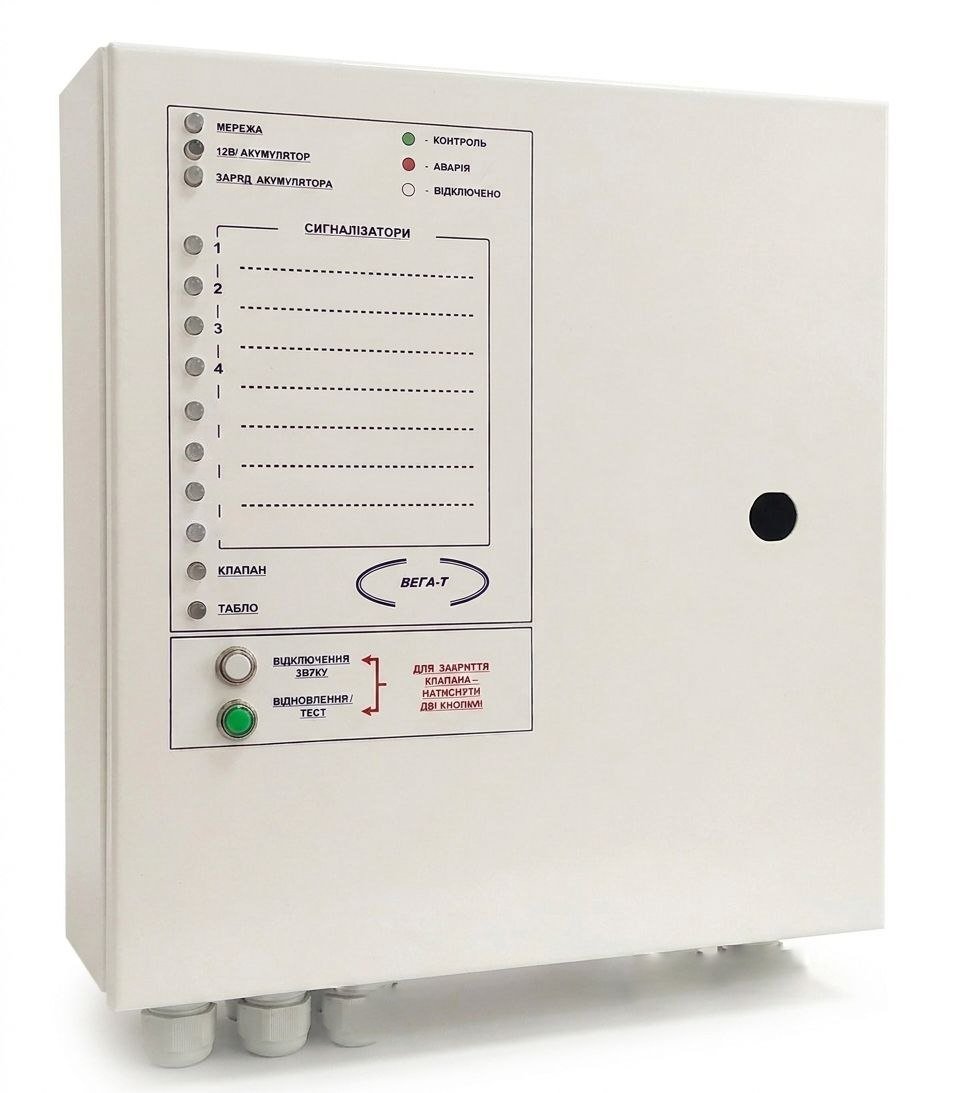

Щит сигналізації ЩСМ-31

Щити сигналізації ЩСМ-31 призначені для контролю стану сигналізаторів загазованості типу «ЛЕЛЕКА» або аналогічних, відображення інформації на світлодіодному табло та видачі сигналу керування на газовий клапан та світлозвукове табло.

Пристрій ЩСМ-31 постійно зчитує інформацію про аварійні лінії зв'язку про стан вихідних контактів реле сигналізаторів загазованості. При надходженні з сигналізатора загазованості аварійного сигналу (розмикання або замикання контактів реле) включається відповідна світлова індикація та звуковий сигнал аварії, крім цього здійснюється відключення газового клапана та включення світлозвукового табло.

Світлозвукове табло буде включено доти, доки не зникне сигнал аварії від сигналізатора загазованості. На світлозвукове табло подається напруга, що підключається користувачем через контакти реле. Вимкнення звукового сигналу відбувається автоматично при припиненні сигналу аварії та натисканням кнопки «ВИМКНЕННЯ ЗВУКУ».

Щит сигналізації ЩСМ-31 забезпечує:

• програмування режиму керування газовим клапаном;
• програмування номерів датчиків до 4-х;
• вибір типу датчика (NO або NC);
• контроль обриву лінії зв'язку із сигналізатором, якщо використовуються нормально замкнуті контакти реле сигналізатора загазованості;
• світлову індикацію (зелене світло світлодіодів) підключених сигналізаторів;
• світлову індикацію (червоне світло світлодіодів) і звукову сигналізацію при спрацьовуванні сигналізаторів загазованості;
• тимчасову затримку включення звукової сигналізації при короткочасному (неправильному) спрацьовуванні датчиків;
• включення світлозвукового табло при спрацьовуванні будь-якого із 4-х сигналізаторів загазованості;
• закриття імпульсного газового клапана при спрацьовуванні будь-якого з 4-х сигналізаторів загазованості (якщо цей режим вибрано);
• закриття газового клапана при натисканні одночасно кнопок “СКИД/ОПРОБУВАННЯ” та “ВИМКНЕННЯ ЗВУКУ” на дверцятах щита ЩСМ-31;
• індикацію включення світлозвукового табло;
• індикацію відключення газового клапана;
• індикацію справності котушки газового клапана;
• скидання та випробування індикації;
• автономну роботу від внутрішнього акумулятора, у тому числі живлення сигналізаторів загазованості від внутрішнього джерела безперебійного живлення щита (12В).

Технічні характеристики:

• - Напруга живлення: ~ 230В;
• - Час роботи від акумулятора, не менше: - 4 год
• - Розміри: - 225х255х80 мм;
• - Маса: - не більше 3кг;
• - Кількість світлодіодних індикаторів стану параметрів об'єкта: - 6;
• - Кількість одночасно підключених сигналізаторів загазованості: - 4;
• - Затримка включення звукового сигналу аварії і відключення газового клапана: - до 3 сек.
• - Газовий клапан типу: EVG / NA (~ 220B, нормально відкритий імпульсного типу з блокуванням після спрацьовування і подальшим ручним зведенням);
• - Світлозвукове табло: контакти реле на напругу ~ 220B, максимальний струм навантаження 5А.
• - Вбудований блок безперебійного живлення восьми сигналізаторів загазованості з напругою живлення 12В і загальним струмом споживання не більше 2 А..
